E.C.A. TRV4 Termostatik Radyatör Vanası

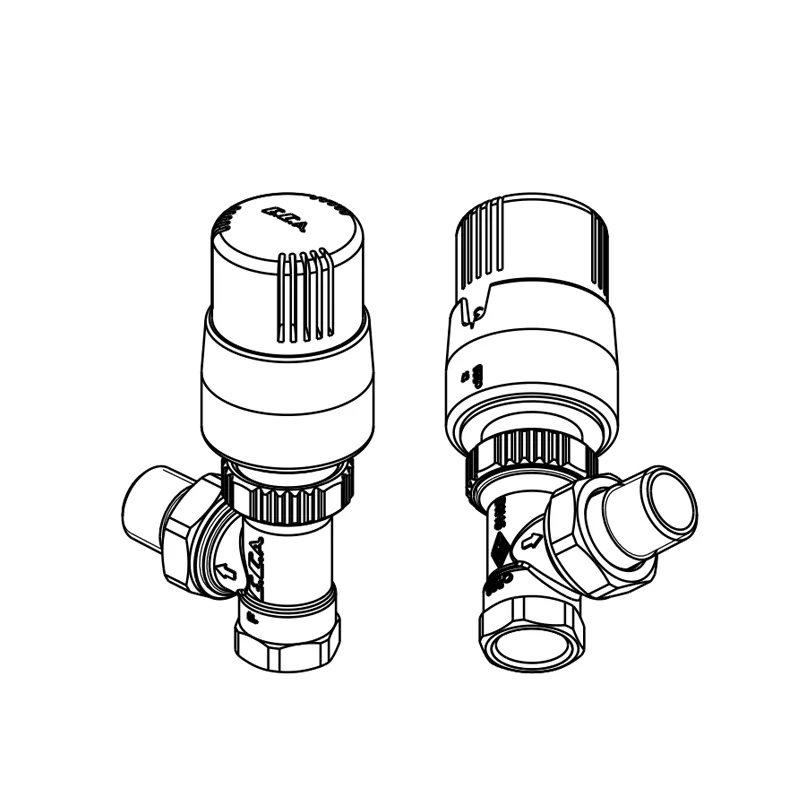

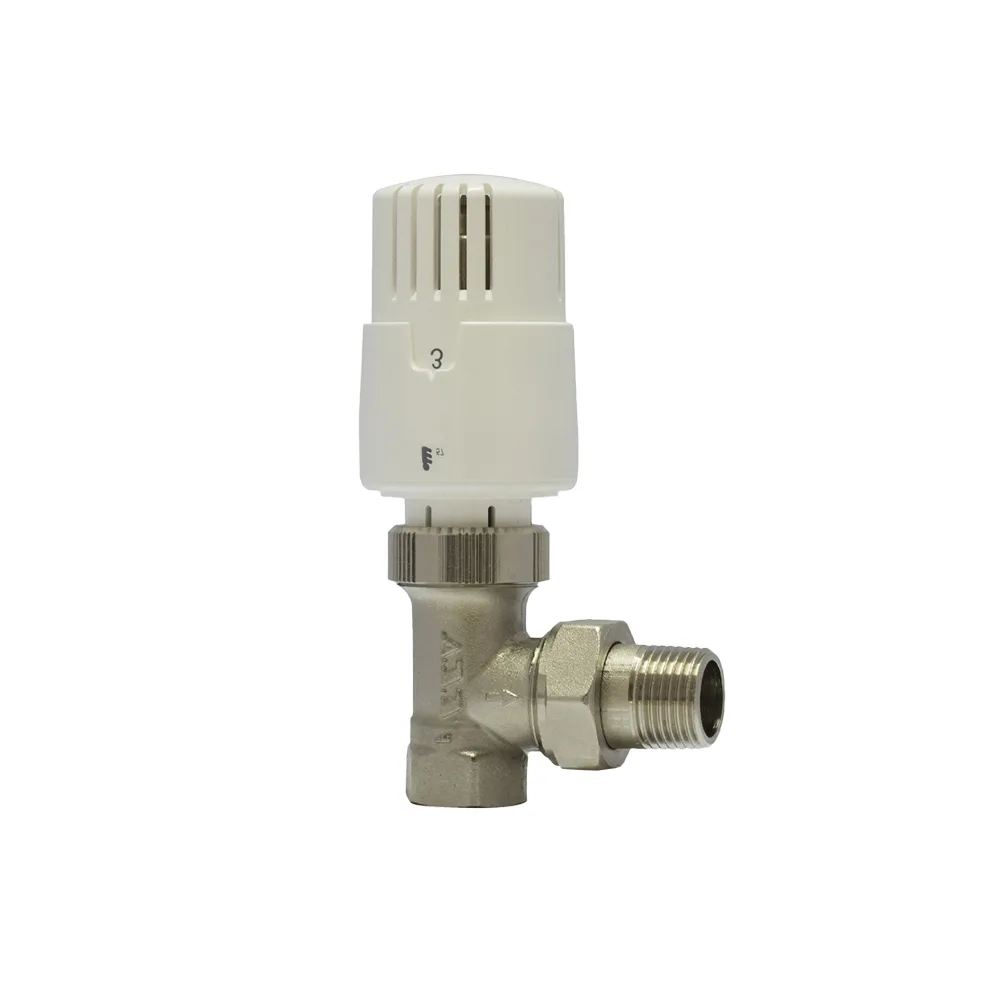

E.C.A. TRV4 1/2″ köşe termostatik radyatör vanası –  602120755

E.C.A. TRV4 Köşe Termostatik Radyatör Vanası, radyatör sistemlerinde sıcaklık kontrolünü otomatik hale getiren, TS EN 215 standardına uygun bir kontrol vanasıdır. 1/2″ bağlantı çapına sahip bu vana, maksimum 10 bar çalışma basıncı ve 120°C sıcaklığa kadar dayanıklıdır. Ayarlanabilir sıcaklık aralığı +6°C ile +28°C arasında olup, fabrika çıkış alt sıcaklık değeri 15°C olarak ayarlanmıştır.

E.C.A. TRV4 Köşe Termostatik Radyatör Vanası, harici enerji gerektirmeyen, kendinden ayarlanabilir bir kontrol vanasıdır. Oda sıcaklığını algılayan sıvı sensör sayesinde, radyatör üzerinden geçen ısıtma suyunun akışı otomatik olarak ayarlanır. Bu özellik, her odada farklı sıcaklık değerleriyle konfor sağlarken enerji tasarrufuna katkıda bulunur.

Termostatik vana, 0.6K kontrol hassasiyeti ile ortam sıcaklığındaki değişimlere duyarlıdır. 0,35K histerisiz değeri, sıcaklık kontrolünün kararlılığını artırırken, 0,3K fark basıncı etkisi (D) ve 0,8K su sıcaklığı etkisi (W) ile istikrarlı bir çalışma sunar. Tepki süresi 20 dakika (Z) olup, sistemdeki ısı değişimlerine hızlı adaptasyon sağlar.

Samsun ve çevresinde ısıtma tesisatlarında kullanılan bu vana, enerji tasarrufu sağlarken ortam konforunu da artırır. Köşe tipi bağlantısıyla montaj kolaylığı sunar.

1/2″ bağlantı çapına sahip vana, TS EN 215 standardına uygun olarak üretilmiştir. Maksimum çalışma basıncı 10 bar olup, maksimum su sıcaklığı 120°C’dir. Ayar aralığı +6°C ile +28°C arasındadır ve fabrika çıkışı alt sıcaklık değeri 15°C’dir.

TRV4 Vana Teknik Parametreler:

Nominal debi: 160 kg/h ±%10 (GB tipi)
Histerisiz (C): 0.35K
Fark basıncı etkisi (D): 0.3K
Su sıcaklığı etkisi (W): 0.8K
Tepki süresi (Z): 20 dakika
Kontrol hassasiyeti (CA): 0.6K

Montaj sırasında vana kafası düz konumda olmalı, güneş ışığı, mobilya ya da perde gibi ısı kaynaklarından uzak tutulmalıdır. Tesisatta hidronik balanslama önerilir. Yaz aylarında valfin zarar görmemesi için sıcaklık ayarı “5” konumuna getirilmelidir. Boruların temizliği, sistemin verimli çalışması açısından önemlidir.

Samsun ve çevresinde yaygın olarak kullanılan bu vana, yerel iklim koşullarına uyum sağlayacak şekilde enerji verimliliği sunar ve doğalgaz tesisatlarında tercih edilmektedir.

TRV4 Vana Kullanım ve Çalıştırma Prensibi:

E.C.A. TRV4 termostatik radyatör vanası, harici enerji kaynağına ihtiyaç duymadan çalışabilen, kendinden ayarlanabilir bir kontrol valfidir. Oda içerisindeki sıcaklığı algılayarak ısıtma suyunun akışını otomatik olarak düzenler. İç ortam sıcaklığı yükseldiğinde valf mili sıkışarak akışı sınırlar; sıcaklık düştüğünde ise akışı artırır. Bu özellik, güneş ışığı veya ek ısıtıcı gibi yardımcı kaynaklardan gelen ısıyı da dikkate alarak enerji verimliliği sağlar. Maksimum performans ve ses oluşumunun önlenmesi için sistemde hidronik balanslama yapılması önerilir.

Montaj ve Önlemler:

1. Montaj öncesinde DN15 valf gövdesindeki koruma kapağı çıkarılmalı ve montaj yönüne dikkat edilmelidir.
2. Sıcaklık seçici, montajdan önce “5” konumuna getirilerek vana kafası kolayca monte edilir.
3. Vananın doğru çalışabilmesi için iyi havalandırılan ve açık alanda kurulması gerekir. Güneş ışığı, perde, mobilya gibi ısı kaynaklarından uzak tutulmalıdır.
4. Valf etrafında bakım ve parça değişimi için yeterli çalışma boşluğu bırakılmalı, her iki uç boruya sıkıca bağlanmalıdır.
5. Yaz aylarında vana üzerine aşırı basınç uygulanmaması için sıcaklık ayarı “5” konumuna getirilmelidir.
6. Kaynak cürufu ve diğer atıkların vana performansını etkilememesi için borular ve radyatörler temizlenmelidir.
7. Eski sistemlerde modifikasyon yapılırken vana önüne filtre takılması önerilir.

Sıcaklık Ayar Tablosu:

Konum 2 → 16°C
Konum 3 → 20°C
Konum 4 → 24°C
Konum 5 → 28°C
